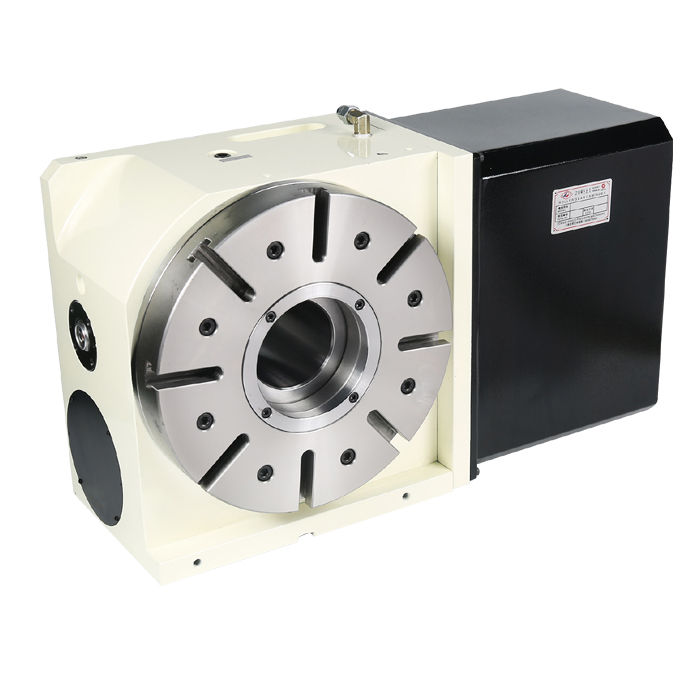

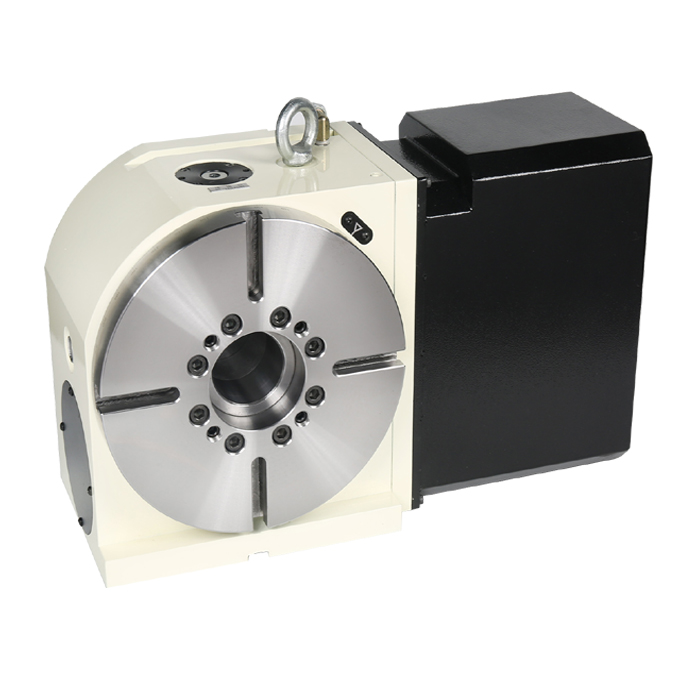

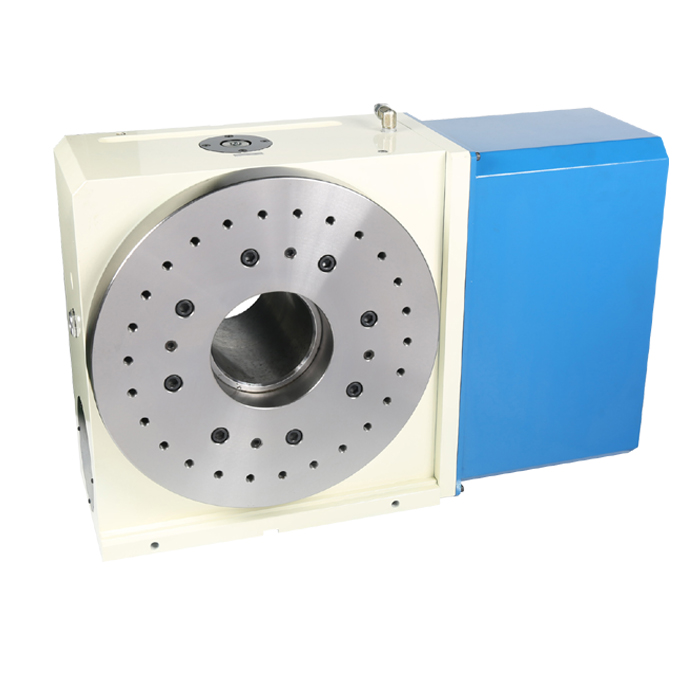

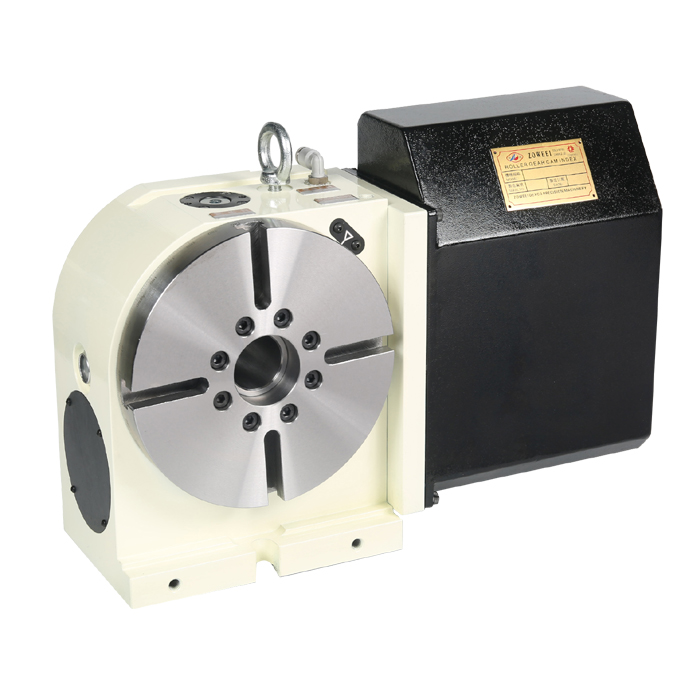

适用于下一代 CNC 加工的高精度分度解决方案
CD 系列是采用滚柱凸轮机构设计的高精度旋转分度装置。与传统蜗轮系统不同，CD系列采用滚动接触进行动力传输，为数控加工中心提供零间隙、高响应、长期稳定的第四轴解决方案。
分享:
卓越技术
1. 传动机构：滚动接触&零齿隙
逻辑：内部结构采用精密滚子凸轮将滑动摩擦转化为滚动运动。
性能：通过凸轮和滚子之间的预加载协调，机械间隙被物理消除。这确保了频繁启停和双向分度时的快速响应和卓越的定位精度。
2、精度稳定性：重复性±4"
关键指标：支持最小设置单位 0.001°，分度精度为 20"，重复性在 ±4" 以内。
耐用性：由于滚动传动的低磨损特性，即使在长期重载加工条件下，精度也能保持一致，从而显着降低维护成本。
3.动态响应：高速高效
优化的齿轮比：对于高频加工（例如3C行业），CD-125/170/200等型号具有1:36的齿轮比，可实现最高111转/分的输出速度，以最大限度地减少非切削分度时间。
4. 锁紧刚性：多级锁紧
可靠性：配备高刚性气动或液压夹紧机构。例如，CD-255型号提供50 kgf.m（气动）/110 kgf.m（液压）的夹紧扭矩，确保重切削时的零位移。
规格和兼容性
01
产品范围可提供工作台直径 Φ125mm 至 Φ1000mm：
CD/CT系列：
立式/卧式两用设计，兼容大多数立式加工中心（VMC）。
HCD系列：
带方工作台的专用卧式设计，针对卧式加工中心 (HMC) 进行了优化。
02
全球系统集成标准化接口设计，可与世界领先的伺服系统无缝集成：
发那科/三菱/安川/西门子/海德汉等。
03
支持生态系统 全面的工件夹持支持，配有匹配的 HTS（手动）、TAT（自动）和 FT（气动制动）系列尾座，可确保复杂工件加工的刚性。
NO.001°（千度）
|
规格/型号 |
单元 |
CD-125 |
CD-170 |
CD-200 |
CD-255 |
CD-320 |
CD-400 |
CD-500 |
CD-630 |
CD-630H |
CD-800H |
CD-1000H |
|
|
工作台直径 |
毫米 |
φ125 |
φ170 |
φ200 |
φ255 |
φ320 |
φ400 |
φ500 |
φ630 |
630*630 |
800*800 |
1000*1000 |
|
|
中心高度（垂直） |
毫米 |
110 |
135 |
160 |
160 |
210 |
255 |
310 |
360 |
卧式 |
卧式 |
卧式 |
|
|
主轴通孔直径 |
毫米 |
20 |
40 |
40 |
60 |
90 |
120 |
180 |
100 |
100 |
100 |
100 |
|
|
总高度（水平） |
毫米 |
150.2 |
153.8 |
153.8 |
204.5 |
250 |
255 |
315 |
330 |
375 |
420 |
445 |
|
|
工作台孔径 |
毫米 |
φ35 |
φ40 |
φ50 |
φ80 |
φ120 |
φ140 |
φ200 |
φ150 |
φ150 |
φ150 |
φ150 |
|
|
工作台T型槽 |
毫米 |
12H7 |
12H7 |
12H7 |
12H7 |
14H7 |
14H7 |
18H7 |
18H7 |
18H7 |
22H7 |
22H7 |
|
|
定位导向块 |
毫米 |
14H7 |
18H7 |
18H7 |
18H7 |
18H7 |
18H7 |
18H7 |
18H7 |
16H7 |
16H7 |
16H7 |
|
|
最大输出转速(4000rpm) |
转速 |
111 |
111 |
111 |
67 |
55.5 |
33 |
33 |
22 |
22 |
18.5 |
5.5 |
|
|
减速比 |
|
1:36 |
1:36 |
1:36 |
1:60 |
1:72 |
1:120 |
1:120 |
1:180 |
1:180 |
1:216 |
1:720 |
|
|
伺服电机选型 |
|
β4/β8 |
β4/β8 |
β4/β8 |
β8/β12 |
β22 |
β22 |
β22 |
β22 |
β22 |
β22 |
β22 |
|
|
自重 |
垂直的 |
千克 |
50 |
75 |
75 |
100 |
200 |
250 |
400 |
600 |
/ |
/ |
/ |
|
水平的 |
千克 |
80 |
150 |
150 |
250 |
450 |
500 |
800 |
1600 |
1600 |
3500 |
5000 |
|
|
适用尾座 |
千克 |
80 |
150 |
150 |
250 |
410 |
500 |
800 |
1300 |
/ |
/ |
/ |
|
|
重复性 |
秒 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
|
|
分度精度 |
秒 |
40 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
净重（不含电机） |
千克 |
38 |
50 |
58 |
140 |
180 |
300 |
450 |
700 |
750 |
1170 |
2160 |
|
|
允许最大轴向载荷（N） |
氮 |
11000 |
15000 |
17500 |
20000 |
23000 |
40000 |
55000 |
85000 |
85000 |
105000 |
192000 |
|
|
允许径向载荷（N·m） |
牛顿·米 |
270 |
300 |
330 |
1000 |
1200 |
2000 |
2600 |
6100 |
6100 |
7600 |
21000 |
|
|
许用力矩载荷（N·m） |
牛顿·米 |
500 |
1000 |
1400 |
1800 |
2000 |
4000 |
7100 |
9600 |
9600 |
12800 |
23500 |
|
|
锁定系统（气动） |
兆帕 |
3-5 |
3-5 |
3-5 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
|
夹紧系统（气动/液压） |
|
气动 |
气动 |
气动 |
液压 |
液压 |
液压 |
液压 |
液压 |
液压 |
液压 |
液压 |
|
|
供给压力 |
公斤/平方厘米 |
5 |
5 |
5 |
25 |
30 |
30 |
30 |
35 |
35 |
35 |
35 |
|
|
夹紧扭矩 |
牛·米（公斤力·米） |
16 |
25 |
25 |
90 |
150 |
180 |
265 |
460 |
460 |
760 |
1100 |
|
功能选项和配件

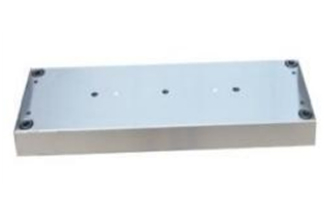

桥板（底板&底板）

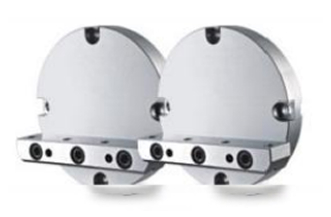

L型块

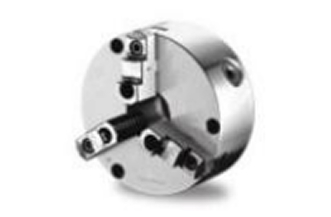

三爪卡盘

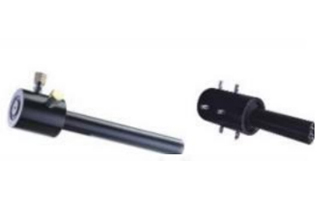

气动/液压旋转接头

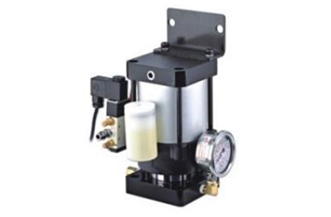

Air-0il 增压器

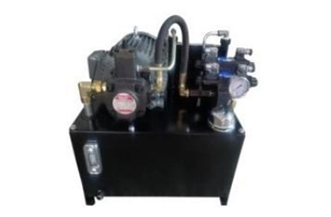

液压单元

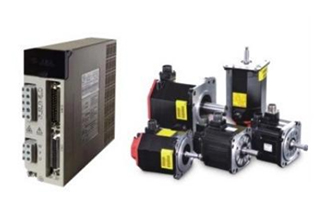

伺服电机及驱动器
