以加工零件类型为中心的场景逻辑
核心理念：
从加工任务出发，推导出所需的机床架构和装备系统。
逻辑：
根据客户的零件类型和加工要求，确定最合适的机器结构和配置。
总体框架
| 零件类型 | 加工要求 | 机器结构 | 核心功能模块 | 辅助系统 |
1.平面及孔型零件
加工特点
· 主要是平面和孔图案
· 重复定位精度要求高
·适合批量生产和多工位治具
加工挑战
· 定位参考的一致性
· 孔位精度
典型机器类型
· 立式加工中心 (VMC)
· 卧式加工中心 (HMC)
· 钻攻中心
典型的加工场景
多孔平面加工
· VMC + 分度工作台 + 对刀仪 + 多工位夹具
· 提高批量效率
孔距一致性加工
· HMC + 工件测头 + 快换托盘
· 确保高精度
典型配置
|
类别 |
模块 |
典型配置 |
笔记 |
|
核心功能组件 |
分度表 |
用于多面孔加工的液压或伺服分度台 |
通常配置为第四轴 |
|
快换托盘 |
提高工件更换效率 |
适合中小批量生产 |
|
|
测量系统 |
对刀仪 |
接触式对刀补偿 |
|
|
工件测头 |
自动检测孔位误差 |
|
|
|
工具系统 |
切削工具 |
钻头、铰刀、铣刀 |
钻孔、铰孔、精铣 |
|
刀架 |
BT/HSK/重型刀柄 |
|
|
|
夹具系统 |
多工位治具 |
同时加工多个工件 |
|
|
气动夹具 |
自动夹紧定位 |
|
|
|
耗材 |
夹子、拉钉、螺栓 |
通用紧固件 |
定期更换 |

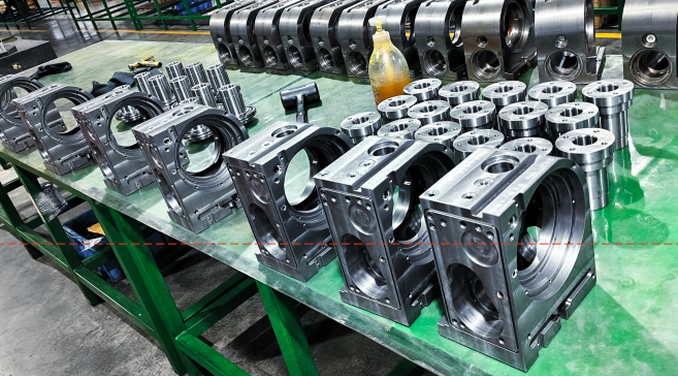

2.型腔类零件
01
加工特点
· 深型腔、外壳、模具型腔
· 多面加工、盲孔、深槽、内部流道
02
加工挑战
· 高刀具悬伸比
· 排屑困难
· 振动抑制
· 高精度要求（GD&T/表面粗糙度）
03
典型机器类型
· VMC + 4轴转台
· HMC
· 5轴加工中心
典型的加工场景
|
设想 |
配置 |
|
深腔外壳 |
VMC + 4 轴转台 + 热装刀柄 + 长柄球头立铣刀 + 激光对刀仪 |
|
模具型腔 |
五轴加工中心+高精度转台+球头立铣刀+测头系统 |
|
压铸外壳 |
HMC+双托盘系统+液压夹具+自动测量 |
典型配置
|
类别 |
子系统/模块 |
典型配置 |
笔记 |
|
核心功能组件 |

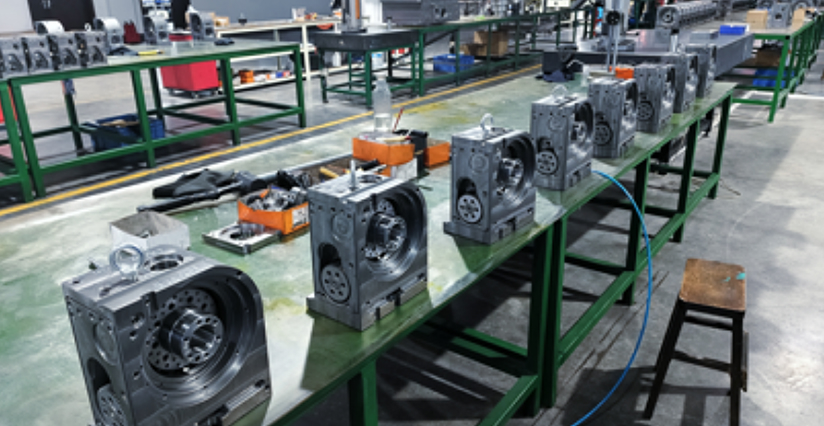

数控回转工作台 |
高精度第4轴或第5轴旋转工作台 |
精度要求高，推荐C轴液压制动器 |
|
尾座 |
支持长型腔工件 |
适用于房屋结构 |
|
|
测量与校准 |
对刀仪 |
用于长刀具补偿的激光或接触式对刀仪 |
推荐自动清洁 |
|
机内探针 |
工件对中及自动测量 |
自动坐标校正 |
|
|
工具和支架系统 |
切削工具 |
长柄球头立铣刀、粗加工和精加工刀具 |
最适合与热压配合支架一起使用 |
|
刀架 |
热压固定座、重型固定座、加长固定座 |
抑制振动 |
|
|
夹具系统 |
快速定位夹具 |
模块化或定制定位系统 |
适用于多面加工 |
|
气动/液压夹具 |
提高夹紧效率 |
与转台集成 |
|
|
切割和冷却 |
主轴中心冷却液 |
深孔排屑 |
与高压泵配套使用 |
|
冷却液过滤 |
保持冷却液清洁度 |
推荐自动过滤 |
|
|
耗材 |
夹子、螺母、拉钉 |
通用夹紧元件 |
定期更换 |
|
O 形圈、密封件 |
液压密封元件 |
对可靠性至关重要 |
3.复杂自由曲面零件
01
加工特点
· 多表面、多角度、多自由度加工
· 对平滑刀具路径和补偿的高要求
02
典型应用
· 航空航天零部件
· 医疗零件
· 复杂模具
03
典型机器类型
· 5轴加工中心
· 铣车加工中心
典型的加工场景
|
设想 |
配置 |
|
航空航天钛曲面 |
5轴机床+热装刀柄+球头立铣刀+激光对刀仪 |
|
模具流道加工 |
铣车床 + 转台 + MQL 系统 |
典型配置
|
类别 |
模块 |
典型配置 |
笔记 |
|
核心功能组件 |

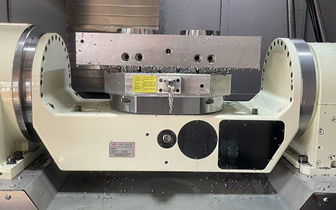

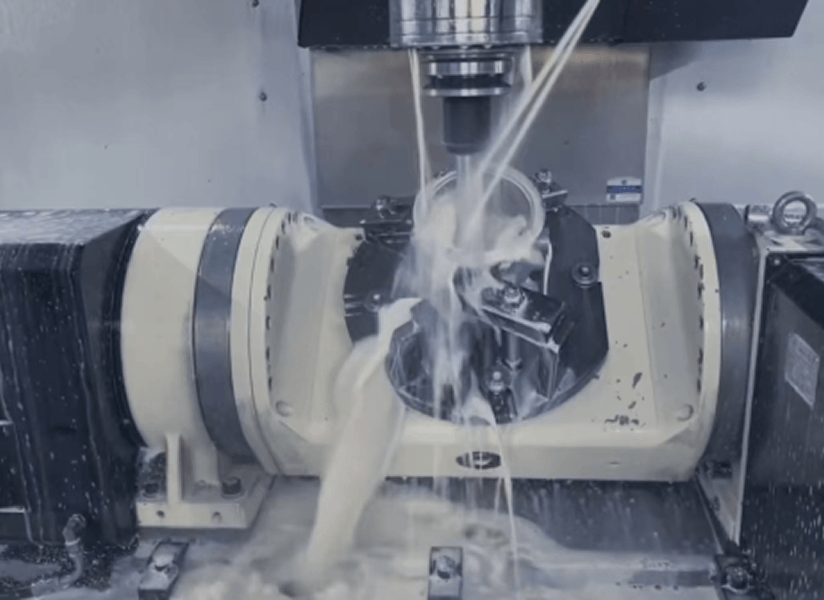

5轴旋转工作台 |
高精度双驱C轴+液压刹车 |
|
|
动力刀塔（车铣复合） |
同步切割、联动 |
|
|
|
测量系统 |
激光对刀仪 |
非接触式刀具测量 |
|
|
工件测头 |
自动对准和表面偏差测量 |
|
|
|
工具系统 |
切削工具 |
球头立铣刀、圆鼻铣刀、锥度铣刀 |
自由曲面加工 |
|
热缩配合支架 |
高刚性耐振动 |
|
|
|
冷却系统 |
油雾冷却/MQL |
减少热变形 |
|
|
耗材 |
嵌件、冷却剂、密封件 |
一般项目 |
|

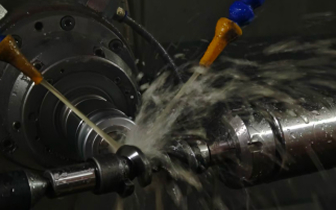

4.轴类零件
加工特点
· 长旋转部件
· 要求高同轴度和支撑刚性
典型操作
· 车削
· 铣槽
· 钻井
典型机器类型
· 数控车床
· 铣车加工中心
典型的加工场景
|
设想 |
配置 |
|
汽车传动轴 |
车床+尾座+中心架+动力刀具 |
|
液压缸轴 |
铣车床+车削测头+刀具组合 |
典型配置
|
类别 |
模块 |
典型配置 |
笔记 |
|
核心功能组件 |
尾座 |
长轴支撑 |
|
|
平稳休息 |
高速支撑防止振动 |
|
|
|
测量系统 |
旋转探头 |
检测工件中心 |
|
|
工具系统 |
切削工具 |
车刀、镗刀、钻刀 |
粗加工和精加工 |
|
动力刀座 |
侧孔、沟槽加工 |
|
|
|
夹具系统 |
三爪卡盘 |
主夹紧 |
|
|
直播中心 |
后支撑 |
|
|
|
耗材 |
卡爪、工具、油封 |
一般项目 |
|
5.板材/结构件
加工特点
· 大尺寸
· 薄壁或焊接结构
· 容易变形，需要强力夹紧和抑制振动
典型应用
· 机床底座
· 设备框架
典型机器类型
· 龙门加工中心
· 卧式加工中心
典型的加工场景
|
设想 |
配置 |
|
大型基板加工 |
龙门机床+定位销系统+面铣刀 |
|
框架结构加工 |
HMC+龙门夹具+激光对中 |
典型配置
|
类别 |
模块 |
典型配置 |
笔记 |
|
功能组件 |
龙门夹具 |
大面积固定 |
|
|
定位销系统 |
可重复定位 |
|
|
|
测量系统 |
激光对位系统 |
平面校准 |
|
|
工具系统 |
面铣刀、镗刀 |
大面积加工 |
|
|
冷却系统 |
雾气冷却 |
减少热应力 |
|
|
耗材 |
夹子、块、拉螺柱 |
一般项目 |
|
6.精密模具零件
01
加工特点
· 精度高
· 高表面光洁度
· 复杂的自由曲面
02
高度敏感
· 热变形
· 刀具跳动
03
典型应用
· 塑料注塑模具
· 压铸模具
· 精密冲压模具
04
典型机器类型
·高速铣床
·五轴加工中心
典型的加工场景
|
设想 |
配置 |
|
精密模芯加工 |
高速机+热装刀柄+激光对刀仪 |
|
模具通道镜面加工 |
五轴机+球头立铣刀+恒温冷却 |
典型配置
|
类别 |
模块 |
配置 |
笔记 |
|
核心功能组件 |
5轴旋转工作台 |
高精度同步回转工作台 |
|
|
测量系统 |
激光对刀仪 |
高精度刀具测量 |
|
|
工件测头 |
微位移检测 |
|
|
|
工具系统 |
切削工具 |
球头立铣刀、微型铣刀 |
精密表面加工 |
|
热缩配合支架 |
高刚性 |
|
|
|
冷却系统 |
油雾冷却/恒温控制 |
控制热变形 |
|
|
耗材 |
拉钉、密封件、夹子 |
精密零件 |
|
